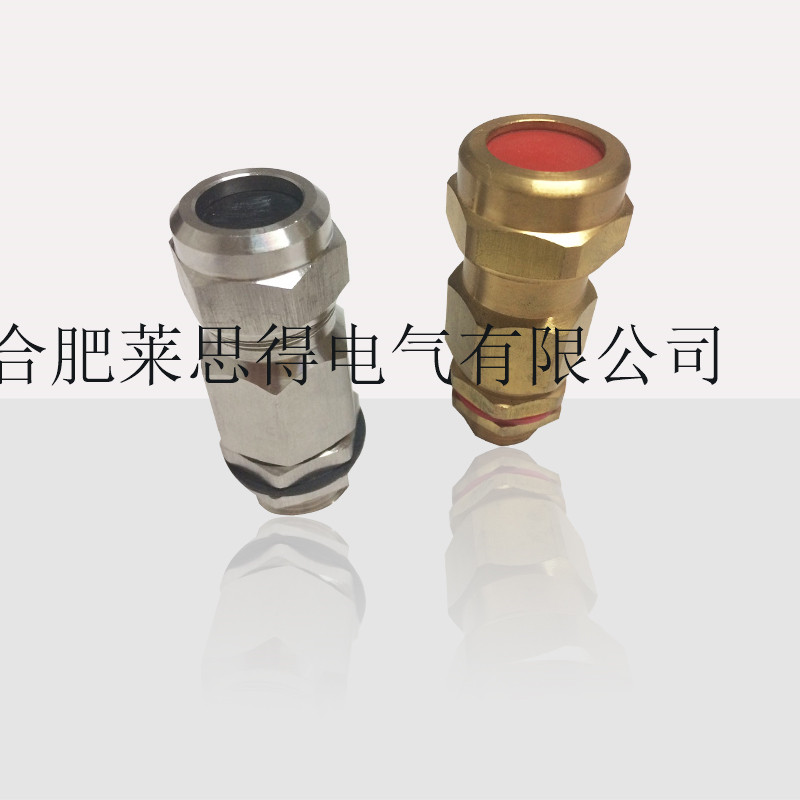

防爆鎧裝填料函是在有高要求電纜上使用的一種防爆附件，可以安裝在電纜端口與防爆設備的連接處，起到引入電纜、固定位置從而達密封隔爆作用。
1) 根據配電箱接線所需，剝去適當長度的電纜外護套，露出金屬鎧裝。
2) 留取適當長度的鎧裝切除多余部分，對電纜進行處理。
3) 將處理好的電纜依次穿過零件6和5，其中零件 6中配有密封圈套在電纜的護上，

防爆鎧裝填料函安裝程序：

(一) 根據配電箱接線所需，剝去適當長度的纜外護套露出金屬鎧裝。
(二) 留取適當長度的鎧裝切除多余部分，對電纜進行處理。
(三) 將處理好的電纜依次穿過零件 6和 5，其中零件 6中配有密封圈套在電纜的護上，參見如下填料函 結構圖。

 1. 底座 2. 填料襯套 3. 錐體 4. 緊圈 5. 防爆接頭主體 6. 螺 母

(四) 接頭金屬鎧裝部分穿過 4翻出，以做電纜的接地處理。然后將芯線依次穿過 翻出，然后將芯線依次穿過 3和 2。
(五) 將配套的 SG -100100100二種填料原混合調成所需的， 然后將加到電纜芯線間隙中及周?chē)蛊涑叽缃咏诹慵?2的內徑，同時零件 3的空腔中也加入適量填料。
(六) 將接頭的零件 3的錐件 插入到鎧裝內，并將零2套到零件 3上。
(七) 將接頭零件 1擰在配電箱的入口孔上。將穿過零件 2~6的電纜插入零件1中，然后將零件 5擰在零 件 1上。這樣使零件 4壓緊在金屬鎧裝和零件 3的錐體上，零 件 2與零件 3之間套牢。
(八) 把接頭的零件 6擰緊在零件 5上，使零件 6中的密封圈緊固在電纜外護套上。
(九) 填料函安裝完畢后應保證套內充滿，無氣泡等現象，以免影響其性能。
注意：
穿線操作時應注意，不要損傷電纜的護套。 2．填料前應將電纜擦凈，后零件上多余。
